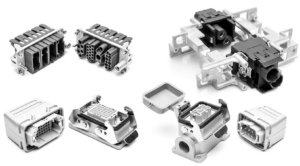

Die Steckverbinder der Serie heavy|mate® – C146, auch Schwere Rechtecksteckverbinder genannt, umfassen modulare Steckverbindersysteme bestehend aus Gehäuse, Kontakteinsätzen und Kontakten. Sie sind für Anwendungen in rauer Industrieumgebung entwickelt.Durch gestanzte Crimpkontakte ist eine besonders wirtschaftliche Verarbeitung bei automatisch gleich bleibend hoher Anschlussqualität möglich.

WARUM heavy|mate?

• Geeignet für Anschlüsse in rauer Industrieumgebung
• Hoher Schutz durch robuste Konstruktion
• Hohe Kontaktanzahl oder verschiedene Signalarten
• Sehr guter EMV-Schutz Leistungs- und Signalübertragung im FreienSehr sicheres Verriegelungssystem

 heavy|mate C146A

• Steckverbinder sind steck- und austauschbar mit allen Fremdfabrikaten nach Norm
• Kontakteinsätze  3- 4- 10- und 16-polig verfügbar
• Bemessungsstrom 16 A
• Bemessungsspannung bis 400 V

heavy|mate C146C

• Strombelastbarkeit bei 40 °C: 350A
• Bemessungsspannung: 4.000 V
• Niedrige Steckkräfte durch RADSOK Kontakte
• Für Leitungen bis 120mm²In Kombination mit Gehäuse bis IP68 / IP69K
• 1- und 3-polige Variante

heavy|mate C146D

• Genormte SteckerSteck- und austauschbar mit allen Fremdfabrikaten nach Norm
• 7- 8- 15- 25- 40- und 64 Pol mit CrimpanschlussB
• emessungstrom 10 A bis 16 A
• Bemessungsspannung 250 V
• Sondervariante DD 24-216 polig

heavy|mate C146E

• 6 – 48 polig
• Anschlussart: Schrauben, Crimpen, Zugfeder, Push-In
• Bemessungsstrom 16 A
• Bemessungsspannung 500 V
• Sondervariante EE 10 – 46 polig
• Sondervariante EEE 40 – 64 polig
• Steck- und austauschbar mit Fremdfabrikaten

heavy|mate C146F

• Modular aufgebaute Steckverbinder kompatibel zum Marktstandard
• Die Steckverbinder können durch verschiedene Kontakteinsätze (Module), die in einen robusten Metallrahmen geclipst werden, nach Kundenwunsch individuell zusammengestellt werden.
• 1 – 108 polig
• Bemessungsstrom bis 325 A
• Bemessungsspannung bis 1000 V

heavy|mate C146H

• Bemessungsspannung 660 V
• Bemessungsstrom 16 A
• Anschlussart: Schrauben2 nacheilende Schaltkontakte
• Polzahl: 3, 6, 10, 16, 32
• Sondervariante: 6 pol mit Schraubanschluss, Bemessungsstrom 42 A und Bemessungsspannung bis 400 V

heavy|mate C146K

• Power- und Signaleinsätze im Mischpolbild
• Anschlussarten: Schrauben, Crimpen
• 4/0- 4/2- 6/36- 4/8- und 8/24-polig
• Bemessungsstrom 80 A
• Bemessungsspannung bis 830 V

heavy|mate C146M

• Modulares System mit bis zu 7 Modulsteckplätzen (von 1pol – 20pol pro Modul)
• kostengünstiger Kunststoffrahmenbietet mehr Kombinationsmöglichkeiten als der übliche Marktstandard
• Kontakte sind sowohl mit Crimpanschluss als auch in Radsok Technologie verfügbar
• Bemessungsstrom 325 A
• Bemessungsspannung bis 1000 V

heavy|mate C146Q

• besonders geeignet für Motoranwendungenkompaktes Design Gehäuse in Kunsstoff und Metallausführung verfügbar
• 5-, 4/2-, 7-, 8-, 12- und 17-polig
• Bemessungsstrom 35 A
• Bemessungsspannung bis 690 V
• Crimpanschluss

heavy|mate C148U

• speziell für Steuerungssysteme und Servoantriebe entwickeltrobuste und kompakte Bauweise
• einfache Handhabung hohe mechanische und elektrische Festigkeiterfüllt alle Anforderungen an ein dezentrales Stecksystem unter rauen Umgebungsbedingungen
• Anschlussquerschnitt von 0,5 mm² bis 10 mm²
• deckt 95% der möglichen Einsatzfälle ab
